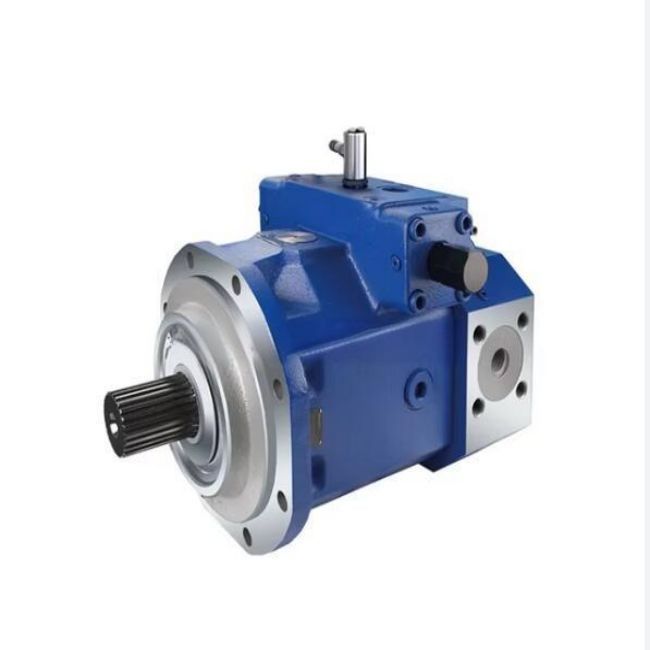

Rexroth Original Plunger Pump Jakość A4FO-16 A4FO-28 Zamknięta pompa aksyjna
Opis produktu
W pompach stacjonarnych z tłokami o układzie ośnym zazwyczaj stosuje się płytkę swash lub mechanizm wału swash.w pompie stałej tłokowej o układzie aksyjnym typu swash plateGdy wał napędowy obraca się, tłok porusza się do przodu i do tyłu wzdłuż otworu cylindru z powodu nachylenia płyty.Ten ruch wzajemny tłoka pociąga płyn przez wejście oleju, a następnie zmusza płyn przez wyjście oleju, tworząc ciągły przepływ oleju hydraulicznego i generując ciśnienie.Odgrywa ważną rolę w układzie hydraulicznym poprzez przekształcanie energii mechanicznej w energię hydraulicznąZasada działania tej pompy polega na ruchu osiowym tłoka.i ten ruch jest używany do przemieszczania płynu i generowania ciśnienia hydraulicznego.
Zalety pompy tłokowej
Zdolność wysokiego ciśnienia: stacjonarne pompy tłokowe ośne są w stanie wytwarzać bardzo wysokie ciśnienie hydrauliczne, co czyni je odpowiednimi do zastosowań wymagających dużych sił,W przypadku urządzeń objętych pozycją 8528 lub 8528 nie stosuje się żadnych innych urządzeń, których konstrukcja nie jest zgodna z niniejszą pozycją.Na przykład w prasie hydraulicznej używanej do formowania metalu wysokiego ciśnienia z pompy stacjonarnej tłokowej pozwala prasie hydraulicznej na stosowanie dużych sił do metalowego przedmiotu.
Zmiennego przemieszczania: Jak wspomniano wcześniej, przemieszczanie pompy można zmieniać poprzez regulację kąta płyty lub nachylenia wału.Ta zmienna zdolność przesuwania pozwala na precyzyjną kontrolę przepływu płynu hydraulicznegoW zastosowaniach takich jak silniki hydrauliczne o zmiennej prędkości lub serwo sterowane systemy hydrauliczne,ta zdolność do regulacji przemieszczenia jest kluczowa dla precyzyjnej kontroli prędkości i siły systemu.
Wysoka wydajność: takie pompy mają zazwyczaj wysoką wydajność objętościową i mechaniczną.Wysoka wydajność objętościowa oznacza, że większość płynu pobieranej przez pompę jest faktycznie dostarczana do układu hydraulicznegoWysoka wydajność mechaniczna oznacza, że duża część wprowadzanej energii mechanicznej jest przekształcana w użyteczną energię hydrauliczną,zmniejszenie strat energii z powodu tarcia i innych czynników.
Parametry techniczne:
| Wielkość |
NG |
|
22 |
28 |
71 |
125 |
180 |
250/H1) |
500/H1) |
| Przesunięcie, geometryczne, na obrót |
Vg |
cm3 |
22 |
28 |
71 |
125 |
180 |
250 |
500 |
| Maksymalna prędkość obrotowa2) |
m.in. |
obroty / min |
3600 |
3000 |
2200 |
1800 |
1800 |
1500 / 1900 |
1320 |
| /1500 |
| Maksymalna prędkość obrotowa3) |
nmax |
obroty / min |
4500 |
3750 |
2700 |
2200 |
2100 |
1800/2100 |
1600/1800 |
| Przepływ |
w Vg i n nom |
qv |
I/min |
79 |
84 |
156 |
225 |
324 |
375 /475 |
660 /750 |
| Władza |
przy Vg, nnom iAp = 400 bar |
P |
kW |
53 |
56 |
914) |
1314) |
1894) |
219/2774) |
385 /4384) |
| Moment obrotowy |
przy Vg i Ap = 400 bar |
T |
Nm |
140 |
178 |
3964) |
6964) |
10034) |
13934) |
27854) |
| Sztywność obrotowa wału napędowego |
Koniec wału S |
C |
kNm/rad |
29,9 |
29,9 |
|
|
|
|
|
| Koniec wału P |
C |
kNm/rad |
_ |
- |
146 |
260 |
328 |
527 |
1145 |
| Koniec wału Z |
C |
kNm/rad |
|
|
146 |
263 |
332 |
543 |
1136 |
| Moment bezwładności dla grupy obrotowej |
|
JGR |
kgm2 |
0,0017 |
0,0017 |
0,0121 |
0,0300 |
0,055 |
0,0959 |
0,3325 |
| Maksymalne przyspieszenie kątowe |
|
a) |
rad/s2 |
38000 |
38000 |
20000 |
13000 |
10000 |
8000 |
4800 |
| Ilość spraw |
|
V |
1 |
0,3 |
0,3 |
2,0 |
3,0 |
4,0 |
7,0 |
11,0 |
| Waga (ok.) |
|
m |
kg |
13,5 |
13,5 |
34 |
61 |
76 |
120 |
220 |
Maszyny inżynieryjne: W koparkach, ładowarkach, żurawach i innym sprzęcie,silniki stałe z tłokowymi ośmiami są stosowane do napędzania ruchu urządzeń spacerowych i urządzeń roboczych (takich jak ramiona dyplomowe i łomki koparek)Ich wysoki moment obrotowy i regulowana prędkość mogą spełniać wymagania robocze maszyn inżynierskich w różnych warunkach pracy.
wyposażenie morskie: w układzie kierowniczym i układzie windlass kotwiczenia statków,silniki stałe z tłokami osiowymi mogą zapewniać niezawodną moc w celu zapewnienia normalnego działania manewrów statku i urządzeń moczeniowychMoże również utrzymywać dobre osiągi w trudnych środowiskach morskich i przystosowywać się do długotrwałej stabilnej pracy statków.
Sprzęt automatyki przemysłowej: W niektórych zautomatyzowanych liniach produkcyjnych, narzędziach maszynowych i innym sprzęcie, które wymagają precyzyjnego sterowania ruchem, silniki aksyjne tłokowe mogą być wykorzystywane jako źródła energii.Poprzez zaawansowane systemy sterowania hydraulicznego można osiągnąć precyzyjną kontrolę pozycji i prędkości w celu poprawy jakości przetwarzania produktów i efektywności produkcji.
