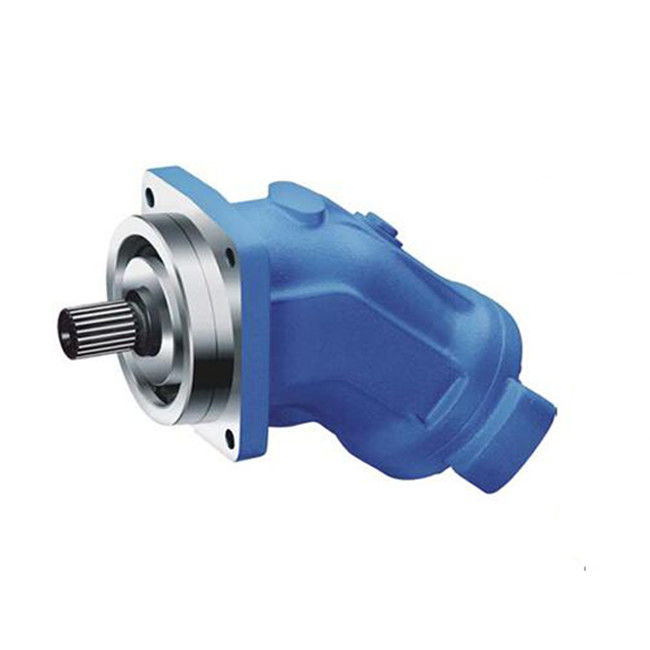

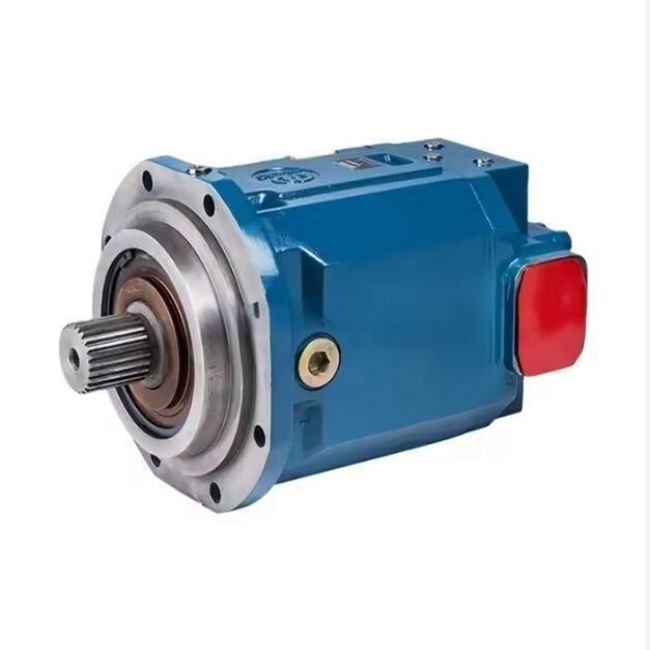

Ilościowy silnik A2FM250/60W-VPB01 R910914475 Zastąpienie zespołu tłokowego Rexroth
Opis produktu
Silnik stacjonarny z tłokami ośnymi jest rodzajem silnika hydraulicznego, którego zasada działania opiera się na ruchu tłoka ośnego.tłok obraca się w kierunku równoległym do osi silnikaKiedy płyn hydrauliczny wchodzi do komory roboczej cylindra, ciśnienie płynu hydraulicznego działa na tłok i uruchamia go w ruchu.Ruch wzajemny tłoka jest przekształcany w ruch obrotowy wału wyjściowego silnika za pomocą mechanizmu takiego jak pręt łącznikowy lub płytka swash.
Wielokrotne formy sterowania: W celu spełnienia różnorodnych wymagań operacyjnych dostępne są różnorodne formy sterowania, w tym sterowanie kompensacją ciśnienia, sterowanie czujnikiem obciążenia, sterowanie ciśnieniem i przepływem,ograniczenie mocyNajodpowiedniejszą metodę sterowania można wybrać na podstawie konkretnego scenariusza zastosowania, co dodatkowo optymalizuje wydajność systemu.
Zalety pompy tłokowej
Wysoki moment obrotowy: ze względu na jednoczesne działanie wielu tłoków, układ układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu.To sprawia, że działa dobrze w scenariuszach aplikacji, które wymagają większej mocy, takie jak mechanizm chodzenia i mechanizm obrotowy w ciężkich maszynach inżynierskich, i może łatwo sterować ruchem dużych urządzeń.
Szeroki zakres prędkości: prędkość może być regulowana w szerokim zakresie.można osiągnąć różne wyjścia prędkości od niskiej prędkości do wysokiej prędkościW niektórych przypadkach, w których wymagana jest precyzyjna regulacja prędkości, np. napęd węglowy narzędzi maszynowych,silnik stały z tłokami osiowymi może zapewnić odpowiednią prędkość zgodnie z wymaganiami technologii przetwarzania.
Wysoka wydajność: Wydajność objętościowa i wydajność mechaniczna tego silnika są stosunkowo wysokie.zmniejszenie strat energii spowodowanych wyciekiem wewnętrznym; wysoka wydajność mechaniczna oznacza, że w procesie przekształcania energii hydraulicznej w energię mechaniczną traci się mniej energii, co poprawia zużycie energii całego układu.
Parametry techniczne:
| Wielkość | 5 | 10 | 12 | 16 | 23 | 28 | 32 | 107 | 125 | 160 | 180 | 200 | 250 | 355 | 500 | 710 | 1000 |
Przesunięcie
geometryczne, na obrot | Vg | cm3 | 4.93 | 10.3 | 12 | 16 | 22.9 | 28.1 | 32 | 106.7 | 125 | 160.4 | 180 | 200 | 250 | 355 | 500 | 710 | 1000 |
| Ciśnienie nominalne | pnom | bar | 315 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 350 | 350 | 350 | 350 | 350 |
| Maksymalne ciśnienie | pmax | bar | 350 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 400 | 400 | 400 | 400 | 400 |
| Maksymalna prędkość | nr 1) | obroty / min | 10000 | 8000 | 8000 | 8000 | 6300 | 6300 | 6300 | 4000 | 4000 | 3600 | 3600 | 2750 | 2700 | 2240 | 2000 | 1600 | 1800 |
| nmax 2) | obroty / min | 11000 | 8800 | 8800 | 8800 | 6900 | 6900 | 6900 | 4400 | 4400 | 4000 | 4000 | 3000 | | | | | |
| Przepływ wejściowy 3) | w nnom | qV | l/min | 49 | 82 | 96 | 128 | 144 | 177 | 202 | 427 | 500 | 577 | 648 | 550 | 675 | 795 | 1000 | 1136 | 1600 |
| Moment obrotowy 4) | w Pnom | M | Nm | 24.7 | 66 | 76 | 102 | 146 | 179 | 204 | 679 | 796 | 1021 | 1146 | 1273 | 1393 | 1978 | 2785 | 3955 | 5570 |
| sztywność obrotowa | c | kNm/rad | 0.63 | 0.92 | 1.25 | 1.59 | 2.56 | 2.93 | 3.12 | 11.2 | 11.9 | 17.4 | 18.2 | 57.3 | 73.1 | 96.1 | 144 | 270 | 324 |
| Moment bezwładności dla grupy obrotowej | JTW | kg·m2 | 0.00006 | 0.0004 | 0.0004 | 0.0004 | 0.0012 | 0.0012 | 0.0012 | 0.0116 | 0.0116 | 0.022 | 0.022 | 0.0353 | 0.061 | 0.102 | 0.178 | 0.55 | 0.55 |
| Maksymalne przyspieszenie kątowe | ɑ | rad/s2 | 5000 | 5000 | 5000 | 5000 | 6500 | 6500 | 6500 | 4500 | 4500 | 3500 | 3500 | 11000 | 10000 | 8300 | 5500 | 4300 | 4500 |
| Ilość spraw | V | Ja... | | 0.17 | 0.17 | 0.17 | 0.2 | 0.2 | 0.2 | 0.8 | 0.8 | 1.1 | 1.1 | 2.7 | 2.5 | 3.5 | 4.2 | 8 | 8 |
| Waga (ok.) | m | kg | 2.5 | 5.4 | 5.4 | 5.4 | 9.5 | 9.5 | 9.5 | 32 | 32 | 45 | 45 | 66 | 73 | 110 | 155 | 32 | |
Maszyny inżynieryjne: W koparkach, ładowarkach, żurawach i innym sprzęcie,silniki stałe z tłokowymi ośmiami są stosowane do napędzania ruchu urządzeń spacerowych i urządzeń roboczych (takich jak ramiona dyplomowe i łomki koparek)Ich wysoki moment obrotowy i regulowana prędkość mogą spełniać wymagania robocze maszyn inżynierskich w różnych warunkach pracy.
wyposażenie morskie: w układzie kierowniczym i układzie windlass kotwiczenia statków,silniki stałe z tłokami osiowymi mogą zapewniać niezawodną moc w celu zapewnienia normalnego działania manewrów statku i urządzeń moczeniowychMoże również utrzymywać dobre osiągi w trudnych środowiskach morskich i przystosowywać się do długotrwałej stabilnej pracy statków.
Sprzęt automatyki przemysłowej: W niektórych zautomatyzowanych liniach produkcyjnych, narzędziach maszynowych i innym sprzęcie, które wymagają precyzyjnego sterowania ruchem, silniki aksyjne tłokowe mogą być wykorzystywane jako źródła energii.Poprzez zaawansowane systemy sterowania hydraulicznego można osiągnąć precyzyjną kontrolę pozycji i prędkości w celu poprawy jakości przetwarzania produktów i efektywności produkcji.
