Zamówione pompy cyrkulatorowe z przepływem ośnym
Opis produktu:
Pompa krążenia do wyparzenia, krystalizacji
Pompa cyrkulacyjna do krystalizacji parowania jest czasami określana jako pompa przepływu ośnego poziomego.Dzieje się tak dlatego, że wykorzystuje poziomą siłę napędową generowaną przez obrót obrotowy wzdłuż wału pompy.
Ten szczególny rodzaj pompy chemicznej odgrywa kluczową rolę w cyklu parowania materiałów chemicznych i ich późniejszej krystalizacji w cząstki.Robi to przez sparowanie z parownikiem.
Pompa cyrkulacyjna do krystalizacji parowania jest wykorzystywana w szerokim zakresie gałęzi przemysłu, takich jak soda żółta, kwas fosforanowy, wytwarzanie soli próżniowej, kwas mlekowy, laktat wapnia,tlenek aluminium, dwutlenku tytanu, chlorku wapnia, chlorku amonu, chlorku sodu, produkcji cukru, stopionej soli, produkcji papieru, ścieków i wielu innych.W celu poprawy zdolności produkcyjnej urządzenia i zwiększenia współczynnika przenoszenia ciepła wymiennika ciepła stosuje się przymusowe krążenie.
Dane techniczne:
| Model |
Instalacja
Ostrza kątowa |
Pojemność
m3/h |
Głowa
m |
Prędkość
r/min |
EFR
% |
Silnik wału
N |
| FJX-250 |
|
300 |
2.5 |
980 |
60 |
3.4 |
| FJX-300 |
|
520 |
3 |
980 |
62 |
6.8 |
| FJX-350 |
|
1350 |
4 |
980 |
65 |
29.6 |
| FJX-450 |
|
2200 |
4 |
980 |
68 |
35.2 |
| FJX-500 |
|
2650 |
4 |
740 |
70 |
42 |
| FJX-550 |
|
4000 |
4 |
740 |
70 |
62.8 |
| FJX-700 |
-4°C |
4772 |
3.3 |
340 |
75.6 |
56.7 |
| -2°C |
5320 |
3.4 |
400 |
76.1 |
64.7 |
| 0°C |
5700 |
3.5 |
430 |
76.9 |
70.7 |
| -2°C |
6154 |
3.6 |
460 |
76.6 |
78.8 |
| 4°C |
6579 |
3.6 |
490 |
75.2 |
85.8 |
| FJX-900 |
-4°C |
7748 |
3.3 |
424 |
76.1 |
94.3 |
| -2°C |
8407 |
3.4 |
77.4 |
100.6 |
| 0°C |
9000 |
3.5 |
78 |
110 |
| -2°C |
9656 |
3.6 |
77.3 |
119.1 |
| 4°C |
10280 |
3.6 |
77.4 |
130.2 |
| FJX-1000 |
-4°C |
9210 |
3.3 |
380 |
76.3 |
111.8 |
| -2°C |
1078 |
3.4 |
77.5 |
132.6 |
| 0°C |
11000 |
3.5 |
78 |
134.4 |
| -2°C |
11970 |
3.6 |
77.3 |
151.1 |
| 4°C |
12700 |
3.6 |
76.5 |
162.8 |
Charakterystyka:
Pompa ma dobre właściwości antykawitacyjne, co sprawia, że nadaje się do parowników o niskim poziomie płynu i znacznie zmniejsza inwestycje potrzebne do instalacji parowych.ma zastosowanie do nowych parowników wyposażonych w komorę grzewczą o dużym oporze płynu po stronie wejściowej pompy, takie jak parownik cyklu odwrotnego i parownik serii podwójnej komory grzewczej.
Dzięki możliwości zmiany kąta montażu ostrza i prędkości obrotu pompa ma wysoką wydajność i szeroką strefę wysokiej wydajności,spełnienie wymogów użytkownika w zakresie przepływu i podnoszenia i znaczne zmniejszenie zużycia energii.
Pompa typu powolnej prędkości działa płynnie, ma lekkie zużycie części przepływowych, długą żywotność i niskie uszkodzenia kryształu, dzięki czemu jest idealna do procesów parowania i krystalizacji.
Konstrukcja obrotowa z wyciągiem zmniejsza liczbę uszczelnień wału o połowę w porównaniu z typem podwójnym, jest lekka, niewielka i łatwa w konserwacji.
Typ wsparcia środkowego korpusu pompy ma lepsze wyrównanie termiczne wirnika w porównaniu z typem wsparcia stopy korpusu pompy.
Struktura otwierająca tylne drzwi pozwala wyciągnąć wirnik bez demontażu brzyt wpuszczających i wypuszczających nadwozia pompy, co ułatwia utrzymanie i przyspiesza.
Pompa wykorzystuje zaawansowaną uszczelnienie wału, albo mechaniczne uszczelnienie wkładu z żywotnością 6-12 miesięcy lub nowe płynnie szczelne uszczelnienie opakowania z żywotnością 3-6 miesięcy.
Elastyczna podstawa pompy lub konstrukcja pompy zawieszonej oznacza, że parownik bez złącza rozszerzającego posiada niezawodną kompensację ciepła, zmniejszając wymaganą inwestycję.
Cała pompa ma wysoką niezawodność, z wysoką wytrzymałością wału pompy, dużym łożyskiem nośnym, wodnochłodnym łożyskiem rękawem,i właściwości materiału zapewniające długotrwałe działanie jednej pompy.
Sposób instalacji:
W zależności od układu procesu parowania i sprzętu procesu krystalizacji metoda montażu pompy cyrkulacyjnej parowania może się różnić.Nasza firma oferuje użytkownikom kilka zaawansowanych metod instalacji do wyboru.
1. Typ bezpośredniego połączenia
Pompa cyrkulacyjna i silnik są bezpośrednio połączone przez elastyczne sprzęgło i zainstalowane na wspólnej podstawie.
2. Typ napędu pasem
Pompa krążenia i silnik są napędzane pasem V, który łatwo regulować parametry wydajności pompy.
3Elastyczna baza pompowa
Pod wspólną podstawą umieszczono regulowalną skrzynkę sprężynową do obciążenia i można stosować typ bezpośredniego połączenia i typ napędu pasem.
4Typ zawieszenia pompy i silnika
Pompę i silnik zawieszone są na parowniku.
5Typ zawieszenia pompy obiegowej
Tylko pompa cyrkulacyjna jest zawieszona na parowniku, a silnik jest zainstalowany na ziemi lub na stalowej ramie.
6. Instalacja pionowa
Jest odpowiedni do parowników, krystalizatorów lub reaktorów, w których oś pompy cyrkulacyjnej musi być ustawiona pionowo.Nasza firma może przeprowadzić zmodyfikowany projekt i dostawę.
7. Pompa krążenia bez nadwozia pompy
Nasza firma może również dostarczać pompy cyrkulacyjne bez ciała pompy do parowania, krystalizatora lub reaktora o wewnętrznym obiegu.Struktura i rozmiar naszej pompy krążenia można modyfikować według rozmiaru i układu wymaganego przez użytkownikaMożna go wstawiać poziomo, z góry lub z dołu.
Zastosowanie:
Pompa cyrkulacyjna krystalizacyjna parowania strumieniowego jest uniwersalnym urządzeniem, które znajduje potencjalne zastosowania w szerokim zakresie gałęzi przemysłu.koncentracja, chłodzenie metodą przepływową, wytwarzanie soli próżniowej, kwas mlekowy, laktat wapnia, tlenek aluminium, dwutlenek tytanu, chlorek amonu, wytwarzanie cukru, roztopiona sól, wytwarzanie papieru, ścieki i wiele innych.
W celu zwiększenia wydajności urządzeń i zwiększenia współczynnika przenoszenia ciepła wymienników ciepła do przymusowego krążenia, pompa ta jest idealna.pompa krążenia krystalizacji parowania przepływu osiowego znana jest również jako pompa przepływu osiowego.
W przemyśle chemicznym, metali nieszlachetnych, produkcji soli, przemysłu lekkiego i innych sektorach, ta seria pomp przepływowych osiowych może być szeroko wykorzystywana w różnych procesach, takich jak parowanie, krystalizacja,reakcja chemiczna, i innych procesów.
Niektóre z istotnych obszarów, w których pompa ta może być skutecznie wykorzystana, to:
- Zakład nawozów fosforanowych: przymusowa cyrkulacja medium w procesie mokrym koncentrator fosforano-amonowy i koncentrator fosforano-amonowego nawozu
- Wyroby aluminiowe procesu Bayer: przymusowa cyrkulacja płynnego materiału parowania
- Instalacja fosforanowa do przetwarzania diafragmy: przymusowa cyrkulacja płynnego medium parowania zawierającego NaCl
- Produkcja soli próżniowej: pompa przymusowego krążenia materiału krystalizacyjnego do parowania NaCl
- Sala Glaubera: pompa do przymusowego krążenia z medium parowania Na2SO4
- Instalacja hydrometalurgiczna: przymusowa cyrkulacja medium krystalizacyjnego miedzi parowej itp.
- Rafineria alkaliczna: przymusowa cyrkulacja amoniaku w płynie macierzystej w procesie chłodnego krystalizacji chlorku amonu i krystalizacji solania
- Instalacja do wytwarzania popiołu sodowego: przymusowa cyrkulacja odpadów amonowych z odparowania, proces odzyskiwania płynu i medium parowania CaCl2
- Fabryka papieru: przymusowa cyrkulacja środka koncentrującego w nocy
- Elektrownie: odsiarczanie gazów spalinowych, zakłady koksowania i włókna chemiczne
- Przemysł lekki: stężenie alkoholu, odparowanie kwasu cytrynowego, odparowanie cukru i inne środki stacjonarne przymusowego krążenia.

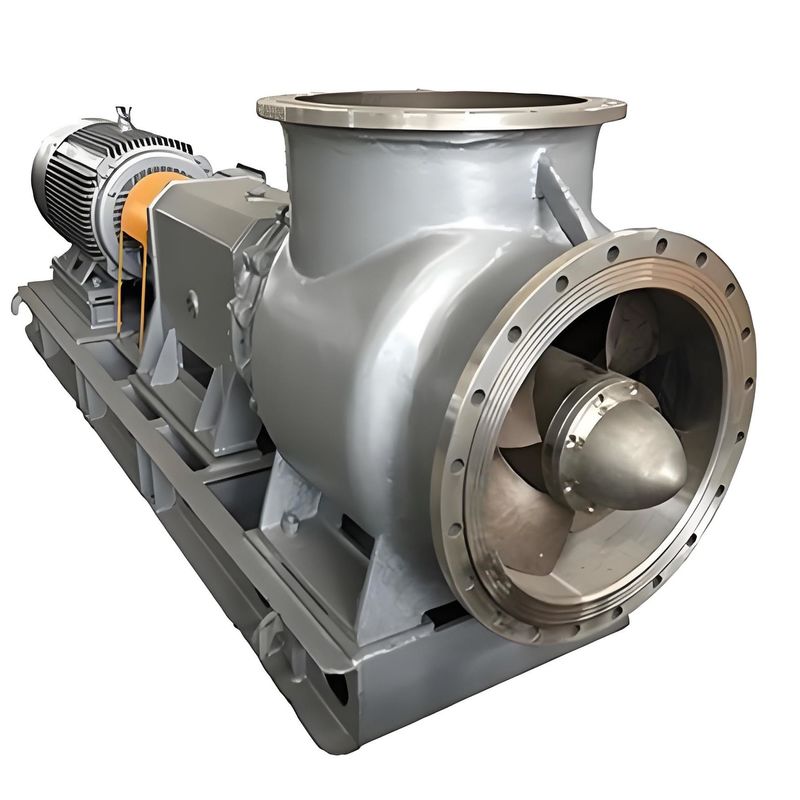

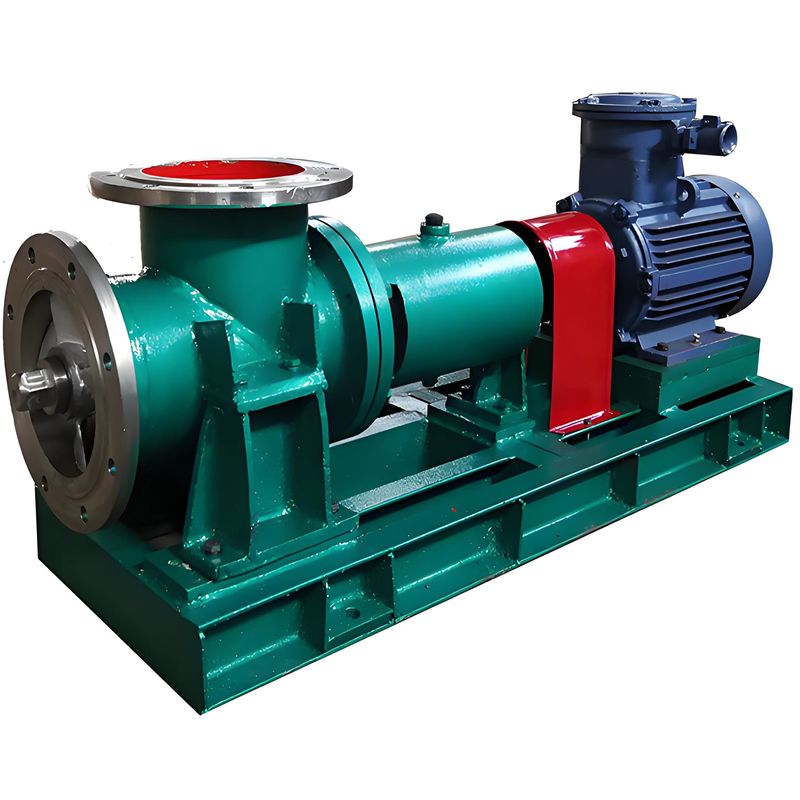

Wyświetlacz:
