Wysoki przepływ jednostopniowy przewód przewodni wysokiego ciśnienia

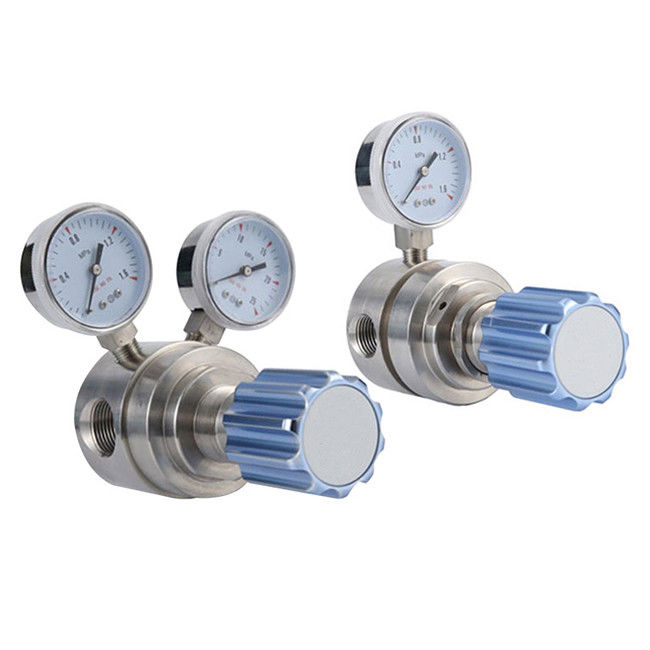

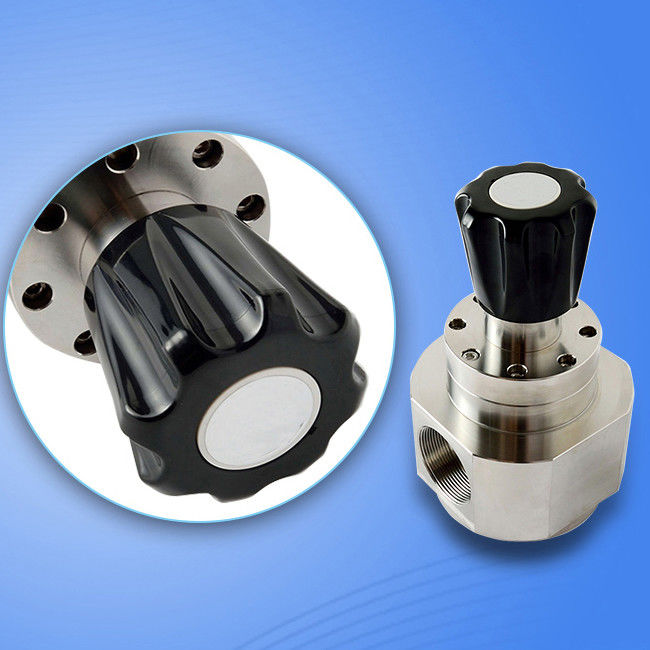

Wprowadzenie zaworu obniżającego wysokie ciśnienie
Zawór obniżający ciśnienie jest zaprojektowany w taki sposób, aby był zdrowy i bezpieczny, aby zapobiec zagrożeniu i awarii urządzeń spowodowanej ciśnieniem.i ustawienie ciśnienia można osiągnąć poprzez górne koło ręczneOdbudowa może być wyraźnie widoczna przez zewnętrzny miernik ciśnienia.
The pressure-reducing valve is a valve that reduces the inlet pressure to a certain required outlet pressure through adjustment and relies on the energy of the medium itself to keep the outlet pressure automatically stableZ punktu widzenia mechaniki płynów zawór obniżający ciśnienie jest elementem tłumiącym, którego lokalny opór można zmienić, tj. poprzez zmianę obszaru tłumienia,prędkość przepływu i energia kinetyczna płynu ulegają zmianie, co powoduje różne straty ciśnienia, tak aby osiągnąć cel dekompresji.Następnie polegać na regulacji systemu sterowania i regulacji równoważyć wahania ciśnienia po zaworu z siłą sprężyny, tak aby ciśnienie po zaworze pozostawało stałe w określonym zakresie błędu.
Zawór obniżający ciśnienie ze stali nierdzewnej przyjmuje jednoetapową strukturę przewodu przepustowego, przenoszenie ciśnienia przez przewód przepustowy ze stali nierdzewnej, stabilne ciśnienie wyjściowe, niewielka powierzchnia instalacyjna,odpowiedni do wody czystej, ultraczystej wody, żrącego płynu, gazu, gazu ziemnego itp.
Można go zamontować na panelu,
Zakres zastosowania: laboratoria, przemysł petrochemiczny, urządzenia badawcze itp.
Wydajność zaworu obniżającego wysokie ciśnienie
(1) Zakres regulacji ciśnienia: odnosi się do zakresu regulowalnego ciśnienia wyjściowego P2 zaworu obniżającego ciśnienie, a wymagana dokładność musi być osiągnięta w tym zakresie.Zakres regulacji ciśnienia zależy głównie od sztywności sprężyny regulacyjnej.
(2) Charakterystyka ciśnienia: odnosi się do charakterystyki wahania ciśnienia wyjściowego spowodowanych wahaniami ciśnienia wejściowego, gdy przepływ g jest wartością stałą.Im mniejsze wahania ciśnienia wyjściowegoCiśnienie wyjściowe musi być niższe niż ciśnienie wejściowe, a wartość stała zasadniczo nie zmienia się wraz z ciśnieniem wejściowym.
(3) Charakterystyka przepływu: odnosi się ona do trwałości nastawienia ciśnienia wejściowego i zmiany ciśnienia wyjściowego wraz ze zmianą przepływu wyjściowego g.im mniejsza zmiana ciśnienia wyjściowegoOgólnie rzecz biorąc, im niższe ciśnienie wyjściowe, tym mniejsze jest jego wahania z przepływem wyjściowym.
Modelowy
|
GAS
|
Przepływ ((M3/h)
|
Maximalne ciśnienie wejściowe ((bar)
|
Ciśnienie robocze ((bar)
|
CR07001
|
Oxygen
|
30
|
250
|
3.0-10
|
CR07002
|
Wyniki badania
|
5
|
30
|
0.1-1.0
|
CR07003
|
Propan
|
10
|
30
|
0.1-2.5
|
CR07004
|
Azot
|
30
|
250
|
/
|
Główna specyfikacja techniczna zaworu obniżającego wysokie ciśnienie
Maksymalne ciśnienie wejściowe: | 500, 1500, 3000psi |
Ciśnienie wyjściowe: | 0-15,0-25,0-50,0-100,0-250psi |
Ciśnienie badania bezpieczeństwa: | 10,5 razy maksymalne ciśnienie wejściowe |
Wartość temperatury: | -40°C ~ + 230°C |
Poziom przecieku: | 2x10-8 atm.cclsec On |
Wartość CV: | 1.4 |
Włókna włókiennicze: | 1/4 NPT (F) |
