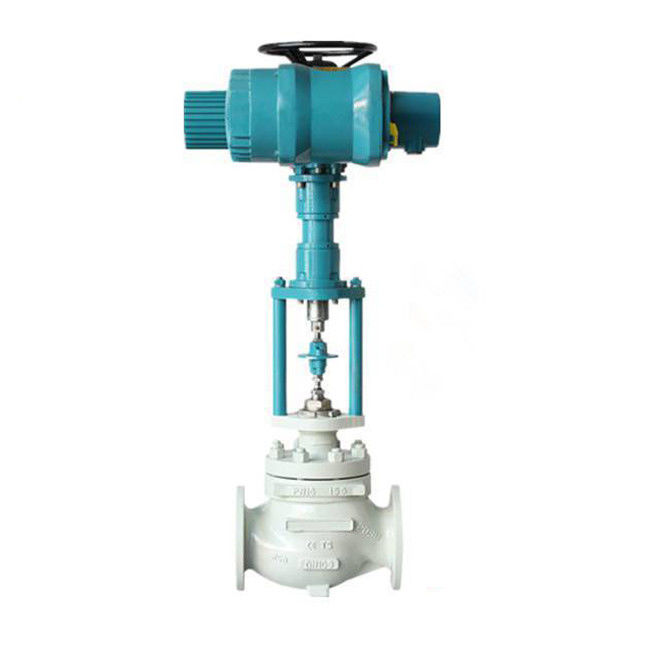

Elektryczny zawór regulacyjny wysokiego ciśnienia
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | HUATAO |
| Orzecznictwo: | ISO9001 |
| Numer modelu: | Zawór regulacyjny HT |
Zapłata:
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | USD 100-600 / Set |
| Szczegóły pakowania: | drewniane pudło |
| Czas dostawy: | 10-15 dni po otrzymaniu wpłaty |
| Zasady płatności: | T/T, L/C |
| Możliwość Supply: | 1000 zestawów / tydzień |
|
Szczegóły informacji |
|||
| Nazwa produktu: | Elektryczny zawór membranowy | Aplikacja: | Płyn o wysokiej lepkości i zawieszonych cząstkach |
|---|---|---|---|
| ROZMIAR: | DN25-DN50 | temperatura: | - 100"C-560"C |
| Głoska bezdźwięczna: | Gaz, olej, woda, kwas | Specyfikacja: | DN100 -DN300 |
| Ciśnienie: | Wysokie ciśnienie | Kod HS: | 8481804090 |
| High Light: | Zawór regulacyjny wysokiego ciśnienia,elektryczny zawór regulacyjny,zawór sterujący prostym skokiem |
||
opis produktu
Elektryczny zawór regulacyjny membranowy o skoku prostym Elektryczny zawór sterujący
Wprowadzenie regulacyjnego zaworu sterującego
Charakterystyka przepływowa elektrycznego zaworu regulacyjnego to zależność między względnym przepływem medium przepływającego przez elektryczny zawór sterujący a jego otwarciem pod warunkiem, że różnica ciśnień między dwoma końcami zaworu pozostaje stała.Charakterystyki przepływu elektrycznego zaworu sterującego mają trzy typy: charakterystykę liniową, charakterystykę stałoprocentową i charakterystykę paraboliczną.
Elektryczny zawór sterujący membraną przyjmuje membranę, która pasuje do wypukłej powierzchni korpusu zaworu, aby zapewnić szczelność.W korpusie zaworu nie ma uszczelnienia.Elementem regulującym jest elastyczna membrana.Port przepływu membranowego zaworu sterującego jest bardzo gładki.Materiał okładziny i membrana mogą być wykonane z materiału odpornego na korozję.
Taki zawór sterujący wykorzystuje mały, mocny i precyzyjny siłownik elektryczny z funkcją włączania-wyłączania lub z sygnałem prądu stałego 4-20mA lub 1 ~ 5 V, aby zrealizować proporcjonalne działanie zaworu, co jest bardziej odpowiednie dla wymaganych warunków pracy Odporność na korozję i odporność na trucizny.
Elektryczny zawór regulacyjny membranowy o prostym skoku (elektryczny zawór regulacyjny) ma zalety prostej konstrukcji, małego oporu ścieżki przepływu, większej siły przepływu niż inne zawory tego samego kalibru, braku wycieków i może być stosowany do regulacji wysokiej lepkości i zawieszonych cząstek płyny.(guma lub politetrafluoroetylen) odpowiedni do regulacji silnych zasad i silnych czynników korozyjnych.Składa się z zaworu membranowego i siłownika elektrycznego serii PSL.W siłowniku elektrycznym znajduje się układ serwo, nie ma potrzeby stosowania dodatkowego wzmacniacza serwo, a pracą można sterować za pomocą wejściowego sygnału sterującego (4-20MA lub 1-5VDC) i jednofazowego zasilania w celu realizacji regulacji parametrów, takich jak ciśnienie, przepływ, temperatura i poziom cieczy.
Główna specyfikacja techniczna zaworu regulacyjnego
Indeksy wydajności
Średnica nominalna (mm): 15 20 25 32 40 50 65 80 100
Współczynnik przepływu Kv: 8 12 16 28 60 68 90 160 300
Ciśnienie nominalne: MPa1,0
Wyposażony w siłownik: PSL202 PSL 204 PSL 208 PSL 210
Skok (mm): 10 16 25 40
Dopuszczalna różnica ciśnień MPa:1,0
Zasilanie: 220V±10%50Hz
Stopień ochrony IP65
Błąd podstawowy: ±1,0%
Strefa martwa: ≤ ± 1,0%
Histereza: ≤±1,0%
Regulacyjny rozmiar i waga zaworu sterującego
| Średnica nominalna (mm) | Hmm) | L(mm) | Hmm) | Waga (kg) |
| 15 | 47,5 | 140 | 578 | 15,5 |
| 20 | 52,5 | 145 | 578 | 16,5 |
| 25 | 57,5 | 155 | 578 | 17,5 |
| 32 | 67,5 | 165 | 587 | 22 |
| 40 | 72,5 | 190 | 602 | 24 |
| 50 | 80 | 210 | 642 | 31 |
| 65 | 90 | 240 | 650 | 54 |
| 80 | 97,5 | 270 | 655 | 59 |
| 100 | 107,5 | 335 | 737 | 73 |
Inne serie zaworów

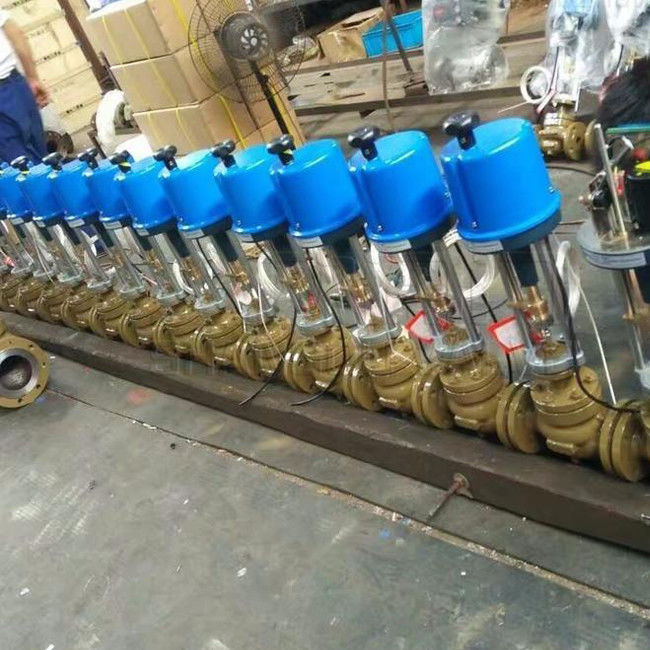

Warsztat produkcyjny
Wystawa i zwiedzanie klientów
